| 产品特性：振动摩擦焊 | 品牌：特威德 | 型号：TWD-300 |
| 产品别名：振动摩擦机 | 用途：塑料与塑料间的焊接 | 适用行业：汽车配件行业 |
| 产品用途：将两件热塑性塑料熔接到一起 | 规格：台 | 上模重量：30KG |

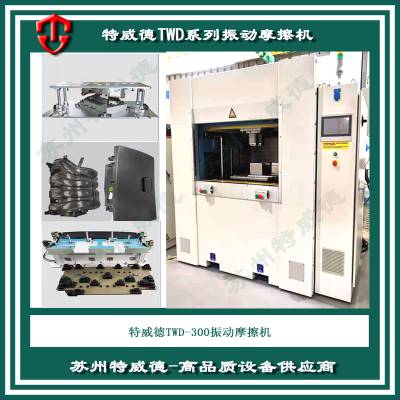

特威德TWD振动摩擦机 汽车防尘盖振动摩擦焊接机
振动摩擦焊接机基本原理
两个塑料部件在一定的压力、振幅和频率下，相互接触摩擦。因摩擦产生热量，使得材料在焊缝界面处熔化。在压力下，熔融塑料从焊缝区域流出形成溢料，见图1。在振动停止后，熔融塑料层固化，并产生一个坚固的接头。
振动摩擦焊接过程可分为四个不同的阶段，分别是固体摩擦阶段、固液相变阶段、稳态流动阶段和冷却阶段
在固体摩擦阶段，两个零件表面相互摩擦产生热量。材料表层被加热达到熔点。热量产生的快慢取决于材料摩擦性能和焊接参数（频率、振幅和压力）。
在固液相变阶段，此时材料的加热方式由表面摩擦生热，转变为熔融状态下的层与层之间的剪应力加热。此时，熔融层厚度不断增大。但随着熔融层深度加大，加热能力逐渐减少。
在稳态熔体流动阶段，熔融速率等于向外流动速率（稳态）。只要达到这一阶段，熔融层的厚度就会变得恒定。直到达到设定的焊接深度，振动停止。
在振动停止后，熔体冷却并开始凝固，进入冷却阶段。焊缝在静态压力下凝固，从而使零件永JIU地结合在一起。
为了***整个焊接区域均匀加热，从而***均匀的焊接性能。应注意在整个焊接过程中，上下零件在焊缝区域要充分接触。充分接触可以通过改善零件尺寸精度、结构优化和治具设计来***。
振动摩擦焊接不需要粘合剂和紧固件的辅助，即可完成产品高强度焊接。振动摩擦焊接非常适合于焊缝处在一个大平面、相熔的热塑性材料的焊接，能够实现高强度、承压大和高密封的焊接性能，是一种非常精QUE和高重复性的连续生产过程。振动摩擦焊接，是大型无规则形状热塑性工件的ZUI佳选择。因其具有清洁、快速和适用大型零件焊接的特点，被广FAN使用在汽车、电器、家居塑料制品等各个行业中。
振动摩擦机使用方法
a、将制作的产品固定模具（治具）安装到振动摩擦焊接机上。
b、安装好模具后由技术人员根据焊接条件调节振动时的一些振动参数（如：上模振动的频率、振幅、时间等）。
c、调节好振动数据后将所要焊接的上下产品分别放入对应的上下模具。
d、开启启动按钮安全门关闭摩擦机将对上下两个分开的工件进行焊接。
e、焊接时间大约15秒左右后上下模分开同时安全门打开。
f、然后取出焊接好的工件。
TWD-300 功能特点：
*焊接强度高，密封性好
*焊接不产生烟雾、异味，无污RAN
*适合大型无规则热塑性塑料零件的焊接
*可有效取代传统的螺丝、卡扣、胶水等传统粘结工艺
*可焊接多种塑料工件材料，特别适用于尼龙等软性高熔点材料的焊接
设备参数 | |
设备型号：TWD-300 | 气动型号：AIRTAC |
机器颜色：GY09冰灰 | 湿度（无凝露）：30-90% |
升降台速度：250mm/s | 海拔：max.1000m |
加紧力：12KN | 电气接口：3*380V.50HZ.PE.N(5*16mm) |
ZUI大噪音：≤85bBA | 气动接口：φ12ncm |
环境温度：-15℃-40℃ | 模具接口：4 port with harting 19 pin |
设备重量：3500KG | 驱动系统功耗：11KW |
设备外形尺寸LWH：2230*1470*2050mm | 振动频率：220-260HZ |
驱动方式：液压 THK轴承 | 振幅（峰值）:0-1.8mm |
机器逻辑/内部通讯：TWD逻辑控制系统/西门子PLC | 上模重量：15-30KG |
加紧力控制：开环 | 上模尺寸:762*356mm |
台面控制：行程balluff | 台面行程：500mm |
气动输入空气压力：6-10bar | 焊接面积：20-500cm? |
振动头型号：FW-1000线性振动头 | 真空：真空发生器 1路回路 |
人机界面HMI：繁易FM6100CE 10寸彩色 | 光栅：信索 |
